「平成30年北海道胆振東部地震」被害状況（2018年9月6日）第二報
平成30年北海道胆振東部地震（2018年9月6日）第二報 |
|
第一報はこちら
このたびの地震により、お亡くなりになった方に謹んでご冥福をお祈りいたします。また被災された方々に心よりお見舞い申し上げます。 2018年9月6日午前3時8分ころ、地震が発生しました。震源地は、胆振地方中東部で、最大震度７、震源の深さは約40km、地震の規模（マグニチュード）は6.7と推定されています。被害の全容はまだ明らかになっておりませんが、アジア航測は緊急撮影を実施し、現地の情報収集に努めています。 更新日：2018年9月20日 ver 2.10
・ 更新履歴 |
| ■SPOT-6号の衛星画像を用いた土砂移動域の自動抽出結果 | |||||
|
災害発生前後のSPOT 6号衛星の画像を用いて変化域を自動抽出するとともに、災害発生後の画像のみを用いて深層学習により土砂移動域を自動抽出し、両者の結果の重なる部分のみを抽出しました。将来的に、衛星画像等による監視に繋がる技術です。 |
|||||
 |
図1.1（厚真町１） |
||||
 |

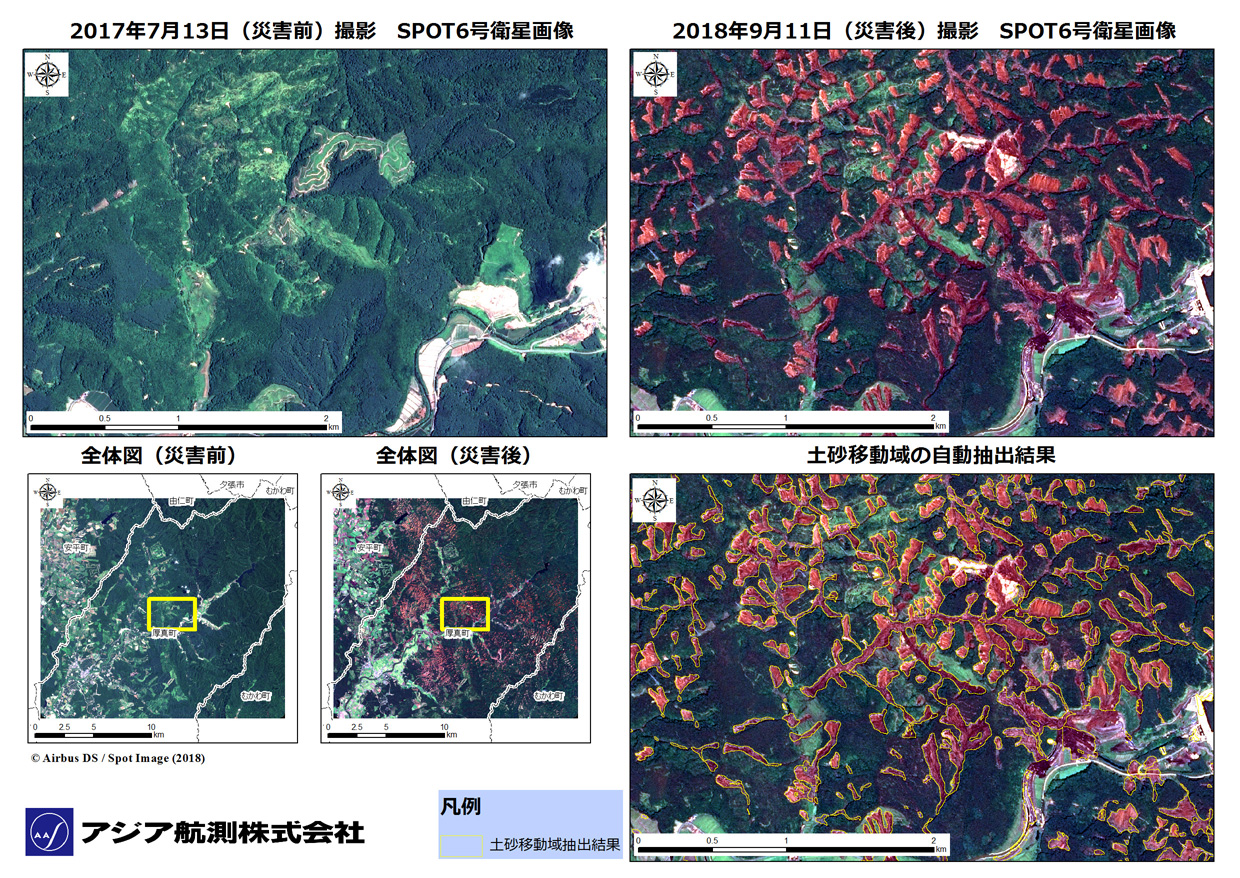

図1.2（厚真町２） |
||||
 |
図1.3（厚真町３） |
||||
 |

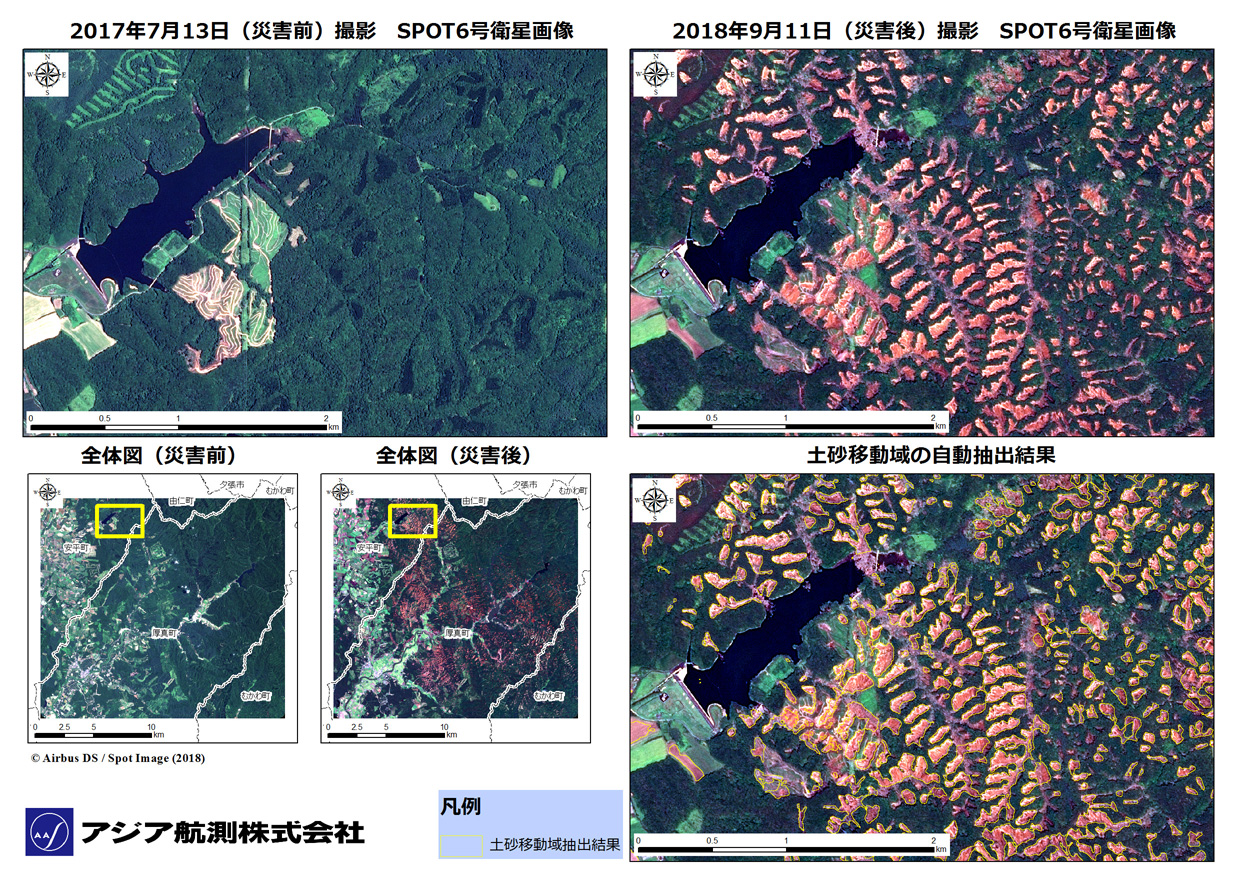

図1.4（厚真町４） |
||||
 |

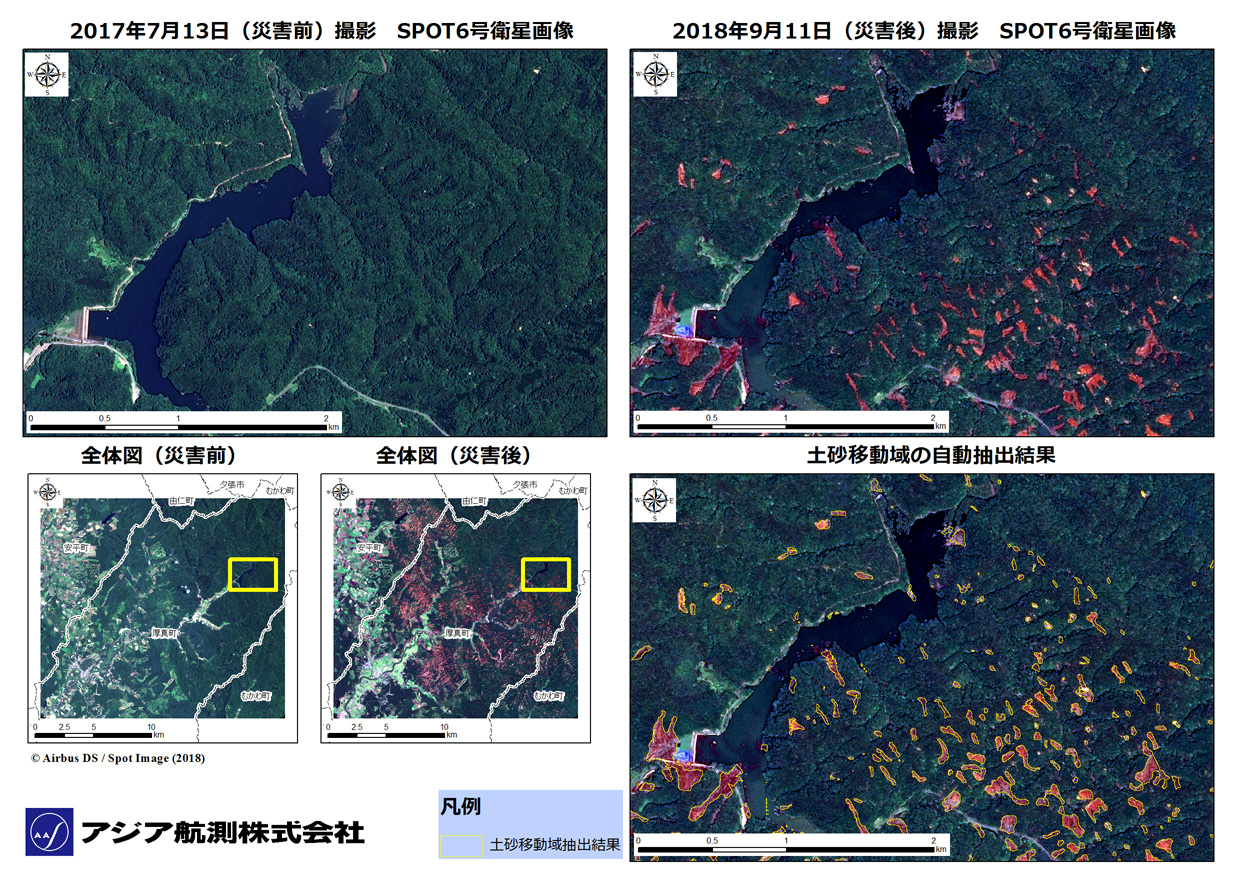

図1.5（厚真町５） |
||||
|
■ WebGIS(ArcGIS Online)による閲覧が可能です。（外部サイトに移動します）
|
|||||
|
①差分抽出：災害前（2017年7月13日）と災害後（2018年9月11日）のNDVI（Normalized Difference Vegetation Index：正規化植生指標。植物による光の反射特性から植生の活力度合を把握する手法として考案された指標）画像を比較し、災害後にNDVIが大きく低下した場所を抽出しました。通常は、NDVIが高い植生域からNDVIが低い裸地や水域に変化した場所が抽出されます。そのため、耕作地や伐採地など人為的に改変された場所も抽出（誤抽出）されている場合があるほか、元々NDVIが低い場所での土砂移動変化箇所が抽出されていない場合があります。
②深層学習：PlanetLabsの衛星画像を使用して平成29年九州北部豪雨による土砂移動域を学習させた試行モデルを、今回のSPOT画像へ適用して抽出しました。災害後の画像のみから抽出しているため、伐採地などの土砂移動域と区別がつきにくい場所が抽出（誤抽出）されている場合があります。また、今回の試行モデルによる結果では、谷部の土砂移動域などが抽出されていない場合があります。
今回の土砂移動域の自動抽出は、上記の①と②でともに抽出されている場所のみを抽出しています。なお、今回の試行においては、耕作地等への土砂移動等を考慮し、土地の勾配等の考慮もしていません（このため、耕作地変化での誤抽出も多くなっています）。今後、さらなる研究と検討を進めて、土砂移動域の自動抽出の精度向上を図っていく予定です。 今回の試行にあたっては、「国土交通省の平成29年度建設技術研究開発助成制度による開発費補助金を受けて実施した研究成果」の一部を活用しています。 |
|||||
| ■LaVBrowserによる3Dモデル 2018年9月6日撮影 | |
 |
北海道胆振東部地震9月6日撮影の画像から3次元モデルの作成を行いました。 ノンプラグインのブラウザで見ることができるLaVBrowserで公開します。 左の画像をクリックするとブラウザが立ち上がります。 |
|
※推奨：GoogleChomeの方が動作が速いです。 ・部分的にモデルが形成できていないところがあります。 ・基準点を使用していないため、緯度経度のズレが若干あります。 ・メニューの右下の「設定」で画像描画レベルの調整ができます。左下で位置等の情報をみることができます。 |
|
