国道168号奈良県大塔村地すべり　航空レーザ計測

フライスルームービー掲載しました （2004年8月26日更新　ver.2.0） 　2004年8月10日未明、奈良県大塔村宇井地内で地すべりが発生しました。 地すべりは国道168号線を大きく崩壊させました。弊社では、13日に航空レーザ計測を実施いたしました。このページではそのデータの一部を紹介いたします。災害の状況把握と今後防災対策検討の資料としてご活用ください。

航空レーザ計測
対地高度：1500m パルス頻度：33,000Hz スキャン角：±12Deg スキャン頻度：23Hz ビーム径：0.2mrad データ取得間隔：平均1.5m間隔

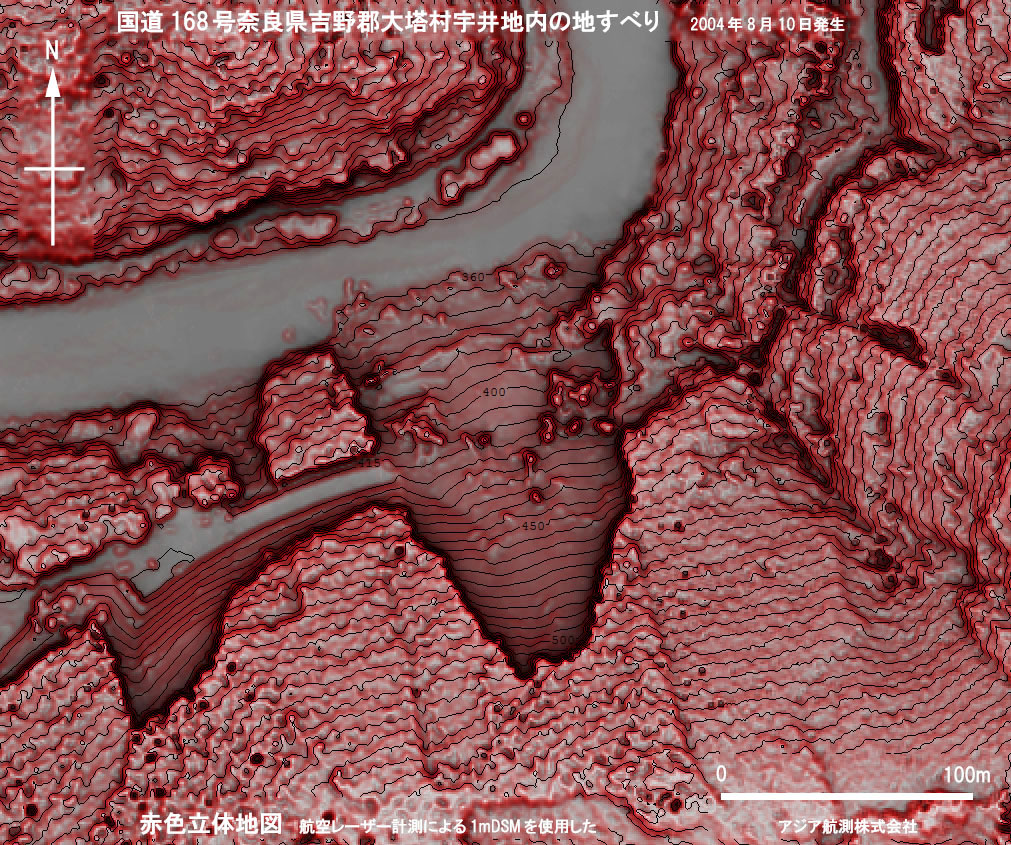

	図-1　赤色立体地図 航空レーザ計測のDSMデータによる。DSMはDigital Surface Modelの略で、樹木や家屋、橋、自動車などの地物を含んだもの。実際の滑落崖の高さより強調してみえる。
	図-2a　オルソフォト 図-1の赤色立体地図とほぼ同じ範囲
	図-2-b　立体オルソフォト 図-2aの画像に補正を加え、立体感をもたせたもの
	図-3　地すべり地点位置図 DEMデータは国土地理院作成の数値地図50mを使用した。
	図-4　地すべり地点位置図 （白枠が図-1の範囲） 国道の対岸に県道があり、最短距離で迂回することが可能であることが読み取れる。 DEMデータは国土地理院作成の数値地図50mを使用した。背景の地形図は、国土地理院の1/2.5万地形図「猿谷貯水地」「南日裏」「上垣内」「辻堂」を使用した。
航空レーザ立体モデル
	図-5　鳥瞰図1（北方向より） 崩壊地内部はDSM(地表面モデル)で、周辺部は樹木を取り除いたDEM(地形モデル)。それらの上に垂直写真の画像をマッピングしたもの。実際の空撮では危険で不可能なアングルからの画像。
	図-6　鳥瞰図2（西方向より） 崩壊地内部はDSM(地表面モデル)で、周辺部は樹木を取り除いたDEM(地形モデル)。それらの上に垂直写真の画像をマッピングしたもの。実際の空撮では樹木に遮られて見えないはずの斜面が見える。
	図-7　鳥瞰図3（北西方向上空より） 作成した立体モデルは自由に回転や拡大縮小させてみることができる。
航空レーザフライスルームービー
＃動画ファイルの再生にはWindows Media Player 7以上が必要です． ＃直接クリックして動画が再生されない場合は，ファイルをダウンロードし，Windows Media Player で再生してください．	図-8　崩壊地のフライスルームービー 実際のヘリコプターでは不可能な飛行経路を設定し、崩壊の状況を別の角度から観察することができます。
